高速近傍磁界測定システム概要　※デモ機用意あります
メーカー
Y.I.C. Technologies ※旧EMSCAN
型番
EMScanner
分野・用途
ノイズ（磁界）の可視化

EMScannerは、世界最速の電磁ノイズ測定器です。

用途・特徴

A4サイズ基板の平面スキャンを1秒以下で実現します。

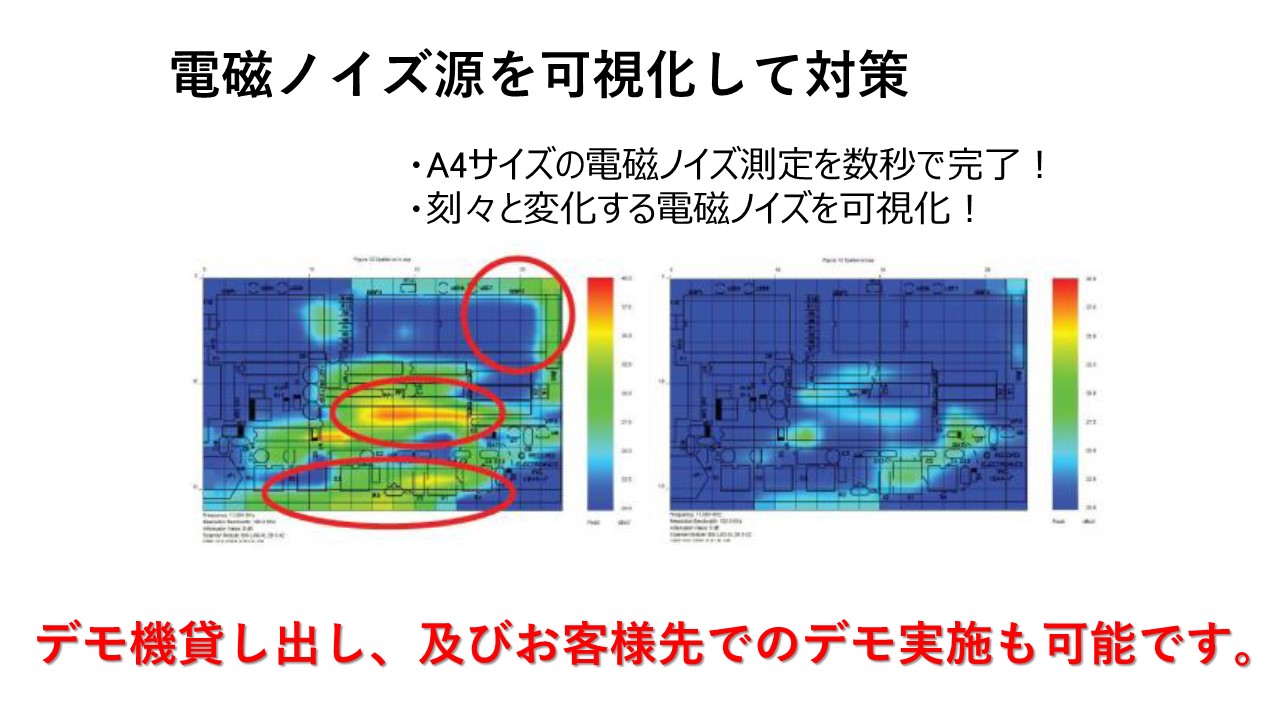

ノイズの可視化？


EMScanner各種仕様

EMScanner
A4サイズ基板の平面スキャンを1秒以下で実現します。

・ 1,218 H-Field プローブ (42x29個)
・ プローブ測定感度 -130 ～ 35dBm (スペアナにより異なります)
・ 測定分解能 7.5mm間隔
・ 最大受信電力 10W / 40dBm
・ スキャンエリア L 31.6 x W 21.8 cm
・ 本体サイズ L 39.2 x W 24.4 x H 1.7 cm 2.8kg

EMScannerR
EMScannerの高分解能モデルです。
測定分解能で最小0.06mmまで測定可能。

・ 1,218 H-Field プローブ (42x29個)
・ 測定分解能 0.06 ~ 7.5mm 8段階選択
- Level 1: 7.50 mm
- Level 2: 3.75 mm
- Level 3: 1.88 mm
- Level 4: 0.94 mm
- Level 5: 0.47 mm
- Level 6: 0.24 mm
- Level 7: 0.12 mm
- Level 8: 0.06 mm

・ 最大受信電力 10W / 40dBm
・ スキャンエリア L 31.6 x W 21.8 cm
・ 本体サイズ L 43.5 x W 34.5 x H 11.0 cm 12.7kg
・ AC電源 120 - 240V AC， 47 - 63 Hz， 8.3A

カタログダウンロード

高速近傍磁界測定システム　EMScanner
高速近傍磁界測定システム　EMScannerR
高速近傍磁界測定システム　EMProbe
