ガス濃度アナライザー

ガス濃度アナライザー

NEW

おすすめ

メーカー
ABB- Los Gatos Research
分野・用途
ガス濃度測定器

独自開発のキャビティエンハンスド吸収分光法を採用

用途・特徴

LGR社のガス濃度アナライザーに採用されているOff-Axis ICOSは第4世代のキャビティ(共振器)強化技術で従来のキャビティリングダウン分光法(CRDS)技術に比べて多くのアドバンテージを持っています。
・高精度で測定レンジが広くアライメントの影響を受けない
・メンテナンスが容易
・測定時間が短い(データレートが速い)
・大電力の補助コンポーネントを必要としない
・フィールドでの運用にも対応可能など
アナライザー本体にはCPUとハードディスクドライブを搭載し長期間の測定も可能としています。またログデータはアナログまたはデジタルでリアルタイムに出力することも可能です。
すべてのLGRアナライザーは、web環境を介したリモート制御モジュールを搭載しており、リモート診断や無人操作も可能です。 これによりガス濃度アナライザーは様々な場面で活躍いたします。


No.1 温室効果ガスの測定

光音響ガスモニタINNOVA1412とマルチポイントサンプラINNOVA1309を用いた畜産の臭気・温室効果ガスの測定についてご紹介します。

No.1 温室効果ガスの測定

ガス濃度アナライザー

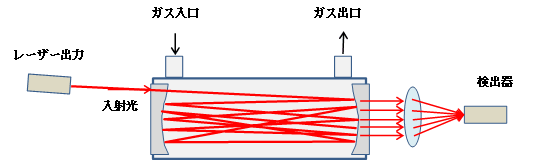

LGR社のアナライザーは、第4世代のキャビティエンハンスド吸収分光法(CEAS)にあたるOff-Axis ICOS法を採用しています。
高反射率の向かい合う一組みの鏡で構成された光学キャビティ内で、レーザー光が繰り返し反射することで長い光路長を確保し、高感度の測定が可能になります。
レーザー波長のスキャンにより吸収スペクトル全体を取得し、吸収ピーク面積から濃度を算出します。また、光学キャビティ内を低圧力に保つことで高分解能な吸収スペクトルを取得することができ、高速波長スキャンにより早い測定レートを実現します。
レーザー光は鏡の光軸から僅かにずれて入力され鏡の間を反射します。光軸をずらしているため、従来に比べキャビティ内の光学干渉が少ないという利点があります。また、レーザーのアライメントの精密な調整が不要で、外部の振動による影響は受けないため、自動車や船舶など移動環境での測定に応用することが可能です。

テキストテキスト

N2O/COガス濃度アナライザー GLA351-N2OCM

特長
・大気圧で乾燥モルベースN2O、CO濃度出力
・水蒸気モル分率出力
・N2O、CO濃度をリアルタイム出力
・短時間セットアップ
・ポータブルタイプあり(GLA151)

用途
・微量ガス(空気質指数)測定
・渦相関法フラックス測定
・チャンバー法フラックス測定
・燃焼計測
・下部成層圏および上部対流圏の大気測定

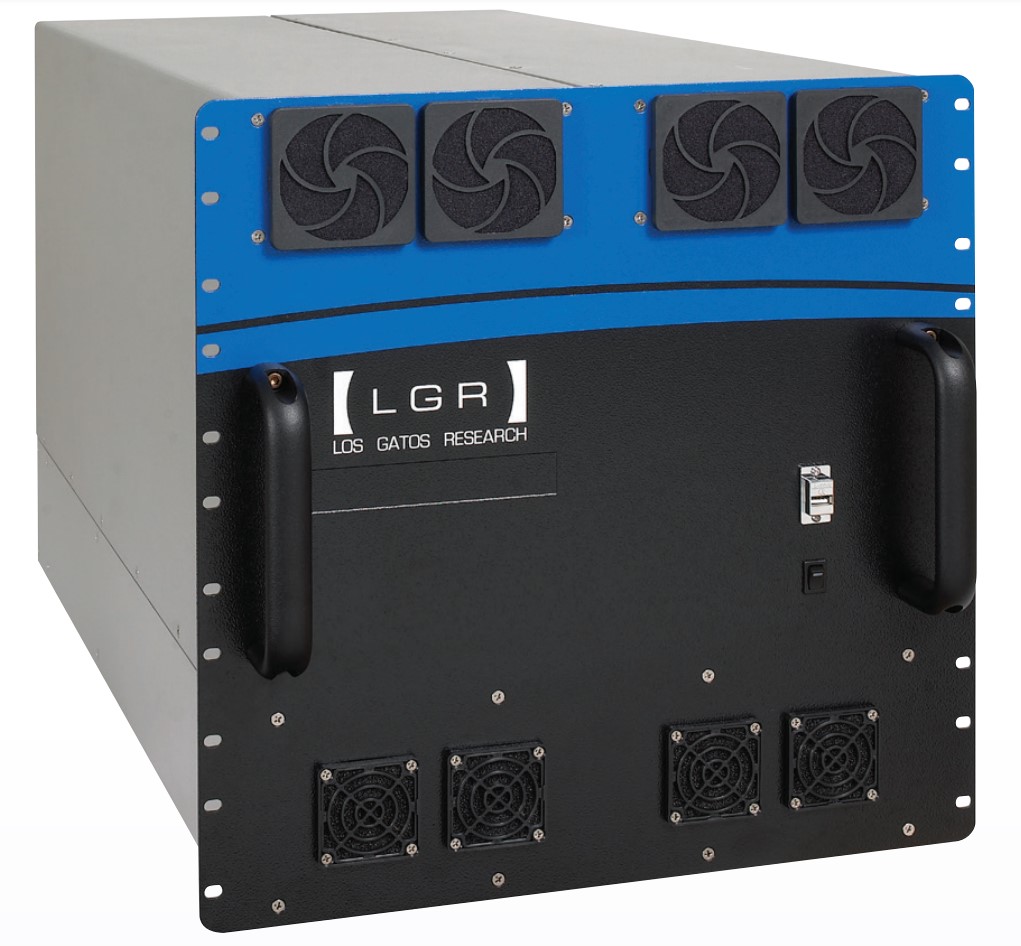

GLA351-N2OCM

19インチラックマウント型

測定精度

1σ: 0.1 sec / 1 sec / 100 sec

N2O: 0.3 ppb / 0.08 ppb / 0.04 ppb

CO: 0.3 ppb / 0.1 ppb / 0.050 ppb

H2O: 150 ppm / 50 ppm / 10 ppm

ダイナミックレンジ

N2O: 0 – 10 ppm

CO: 0 – 10 ppm

動作温度範囲

0 - 45℃

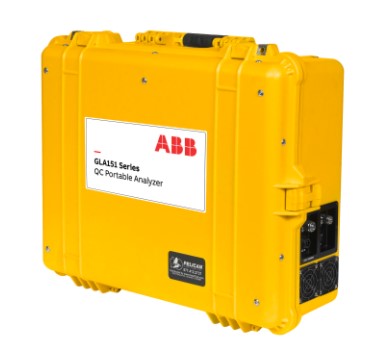

備考   QCポータブル型 GLA151もございます

温室効果ガス濃度アナライザー GLA331-GGA

特長

・メタン、二酸化炭素、水蒸気濃度同時測定

・乾燥モルベースでCH4、CO2出力

・低電力、堅牢、高い保守性

・CH4高濃度レンジ拡張オプション


用途

・渦相関法フラックス測定

・チャンバー法フラックス測定

・天然ガス、炭層ガス、石炭層メタン調査(ポータブル型)

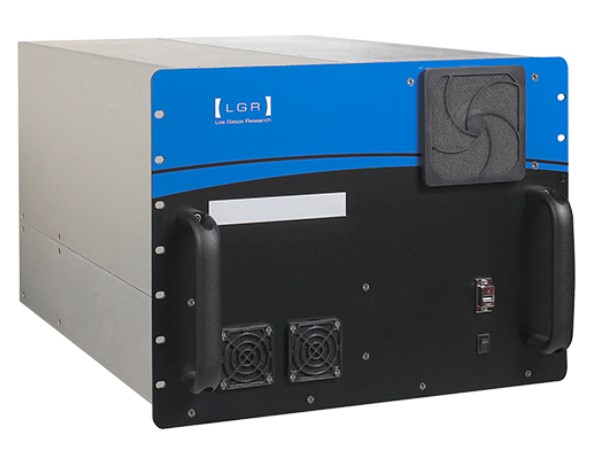

GLA331-GGA

19インチラックマウント型

測定精度

1σ:  0.1sec/1sec/100sec

CH4: 3ppb/1ppb/0.3ppb

CO2: 0.5ppm/0.3ppm/0.05ppm

H2O: 50ppm/15ppm/5ppm

測定レンジ

CH4: 0.01 - 100 ppm

CO2: 200 - 20,000 ppm

H2O: 7,000-70,000 ppm

備考

ウルトラポータブル型 GLA132

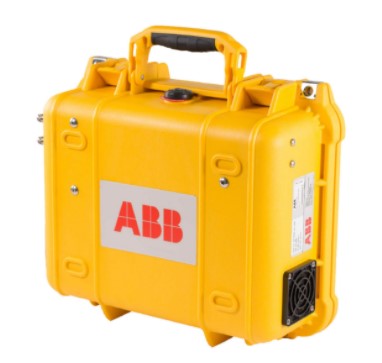

マイクロポータブル型 GLA131もございます

ウルトラポータブルアンモニアアナライザー  GLA132-EAA

特長

・アンモニア、水蒸気濃度同時測定

・乾燥モル分立ベースNH3濃度出力

・低消費電力(60W)

・遠隔操作可能



用途

・土壌フラックス測定

・環境ガスモニタリング

・リーク検出

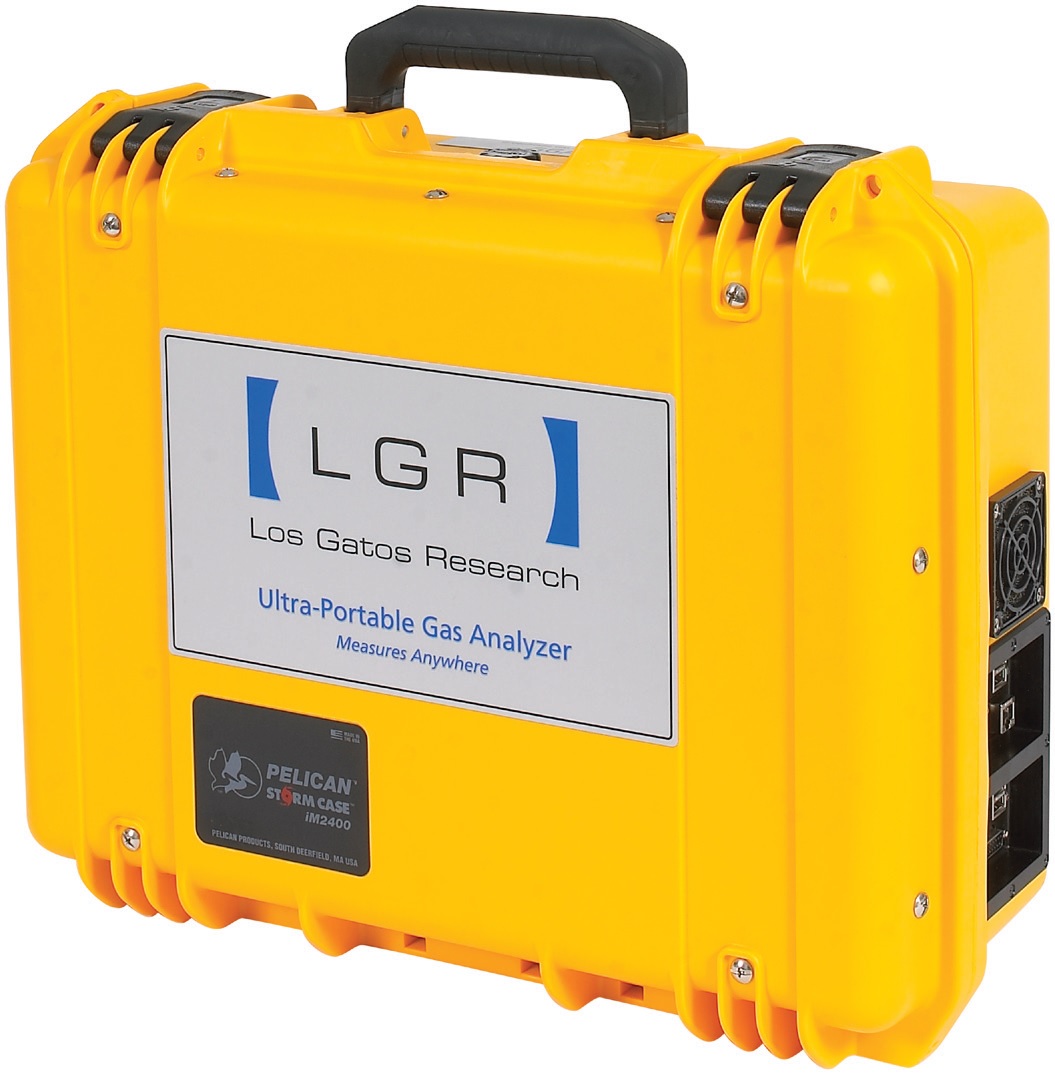

GLA132-EAA

ウルトラポータブル型

測定精度

1σ:  10sec

NH3: 2ppb

H2O: 400ppm

測定レンジ

NH3: 0 - 10,000 ppb

H2O: 1,000-60,000 ppm

備考   H2S/NH3/H2Oガス対応 GLA132-SAM

NH3/CH4/CO2/H2Oガス対応

GLA132-SOFX1, SOFX2もございます

ガス種別モデル対応表

ガス種

ベンチトップ型

ラックマウント型

ポータブル型

アセチレン

C2H2



GLA231

GLA331



アンモニア

NH3

GLA451

GLA231

GLA331

GLA132

二酸化炭素

CO2

GLA431

GLA451

GLA231

GLA331

GLA351

GLA132

一酸化炭素

CO



GLA231

GLA331

GLA351

GLA132

GLA151

硫化カルボニル

OCS

GLA451





エタン

C2H6



GLA331

GLA131

塩化水素

HCl



GLA231

GLA331

GLA132

フッ化水素

HF



GLA231

GLA331

GLA132

硫化水素

H2S



GLA231

GLA331

GLA132

燃焼排ガス

CO CO2 H2O O2



GLA231

GLA132

メタン

CH4

GLA431

GLA231

GLA331

GLA351

GLA131

GLA132

GLA151

亜酸化窒素

N2O

GLA451

GLA351

GLA151

酸素

O2



GLA231

GLA331

GLA132

ガス濃度アナライザーオプション/アクセサリー

品名

機能

対応機種

高速フローオプション

真空ポンプアップグレード

流量を高速化させレスポンスタイムを向上させます

ガス濃度アナライザー

CH4濃度拡張オプション

メタンの線形範囲を拡張します

※高濃度メタン環境下での運用には十分ご注意願います

ガス濃度アナライザー

-GGA 0~1%

-CH4 500ppmまで

バッチインジェクションオプション

シリンジ注入用の別ポート

ソフトウェアの低速モードで使用します

高速フローを無効にするため渦共分散法には使用できません

GLA431 GLA351 GLA451

別途真空ポンプが必要です

詳しくはお問い合わせください

ポンプアップグレードオプション

バッチインジェクションオプション用のポンプ

詳しくはお問い合わせください

キャリブレーションドキュメント
パッケージ

精度、リニアリティ、応答速度、装置健全度を記した書類

適合性証明書を補足します

全機種

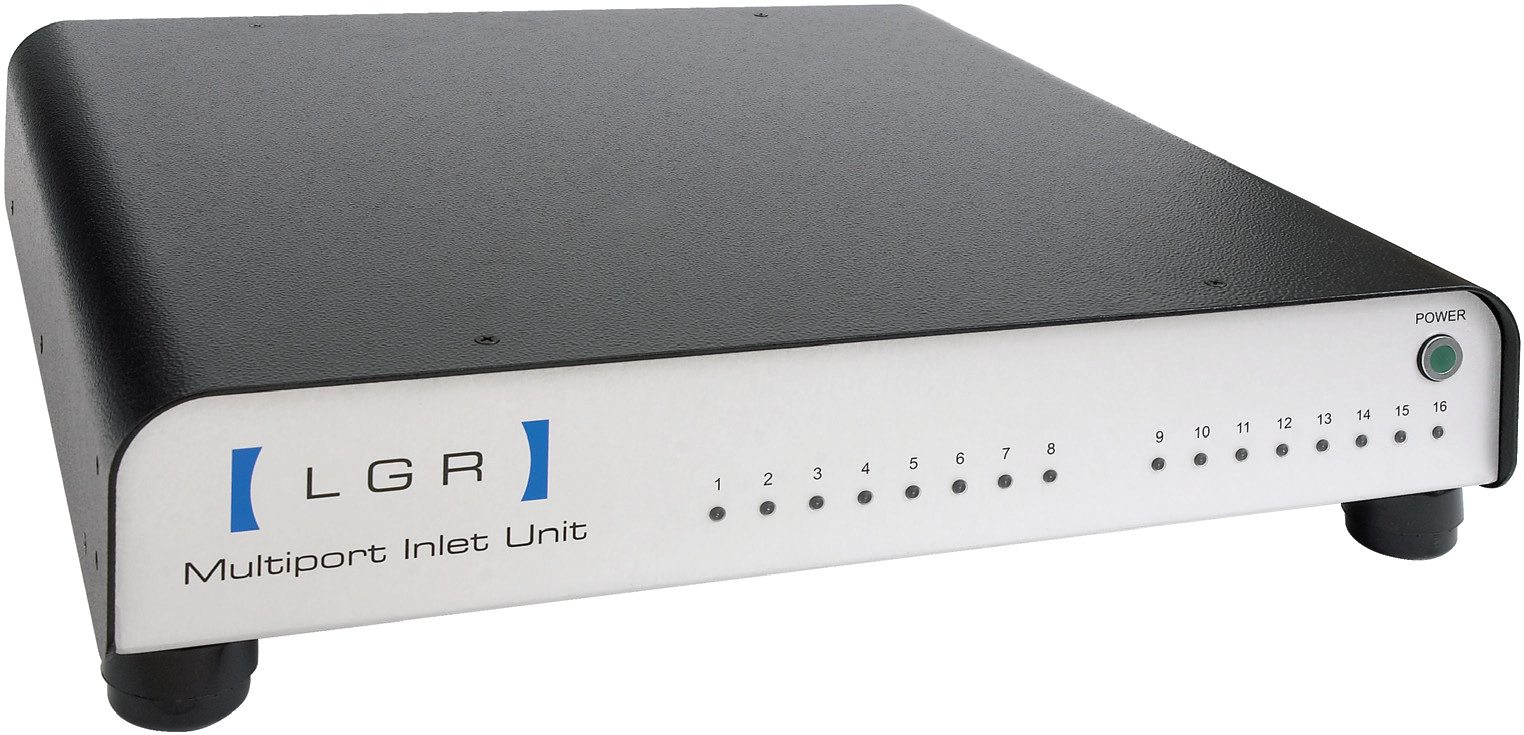

マルチポートインレットユニット
16チャンネル

最大16カ所から自動でガスサンプリング

ガス濃度アナライザー

マルチポートインレットユニット
8チャンネル

最大8カ所から自動でガスサンプリング

ガス濃度アナライザー


その他のオプションおよびアクセサリ詳細はお問い合わせください。

P/N 製品仕様は予告なく変更することがございます。

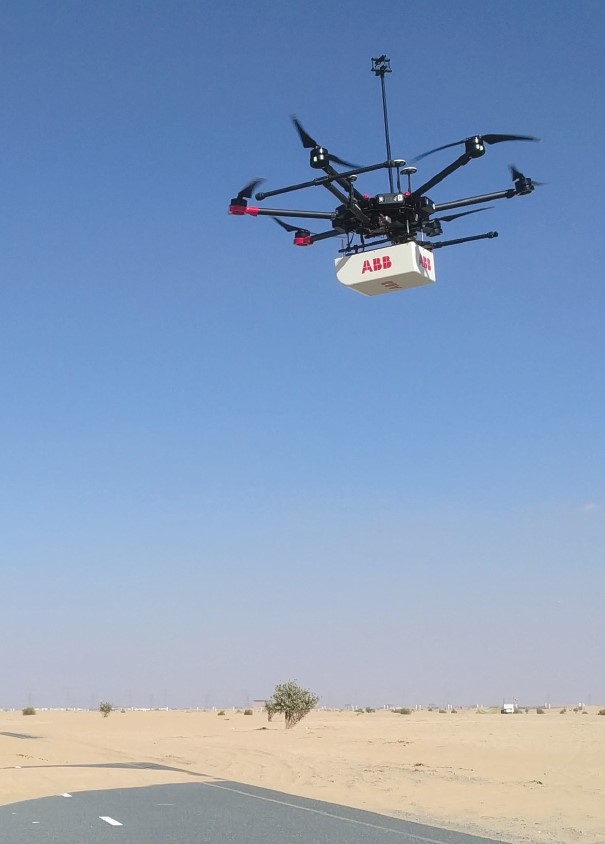

UAV型 ガス濃度アナライザ HoverGuard

HoverGuardは特許取得済みのLGR-ICOS™レーザー技術、風速およびGPSセンサー、および高度なデータ分析を組み合わせることで、いままでにない速度、精度、信頼性で飛行中の天然ガス漏れの検出とマッピングを可能にしました。

オペレーターは天然ガスの配送および送電ライン、収集ライン、貯蔵施設、およびその他の潜在的な発生源から遠く離れた天然ガス漏れを迅速、安全、かつ確実に検出します。 HoverGuardは結果を要約したデジタルレポートを自動的に生成し、調査後数分でオペレータと共有します。



主な運用領域

・橋梁

・高層ビル

・パイプライン

・通行制限区域

・植物に覆われたエリア

・広大な調査領域

・その他立ち入りの困難な地域



仕様・特長

・高速飛行で広範囲に測定
・高空間分解能マッピング
・ガス漏れ発生源と排出量の体積流量の推定値を出力
・リアルタイムに結果を出力
・クラウド接続を介して簡単に共有できるデジタルレポートを自律的に生成
・サイバーセキュリティ検証ありで安心

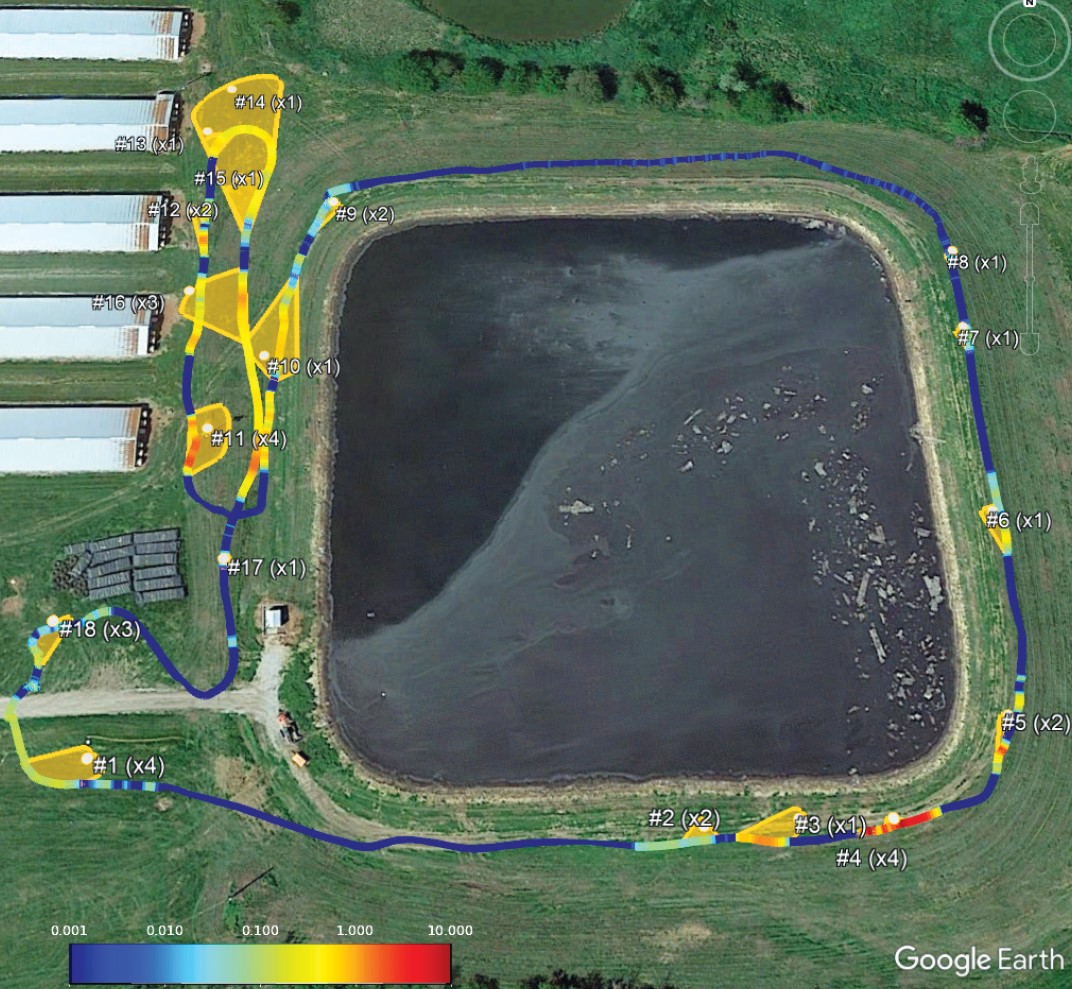

マッピング例

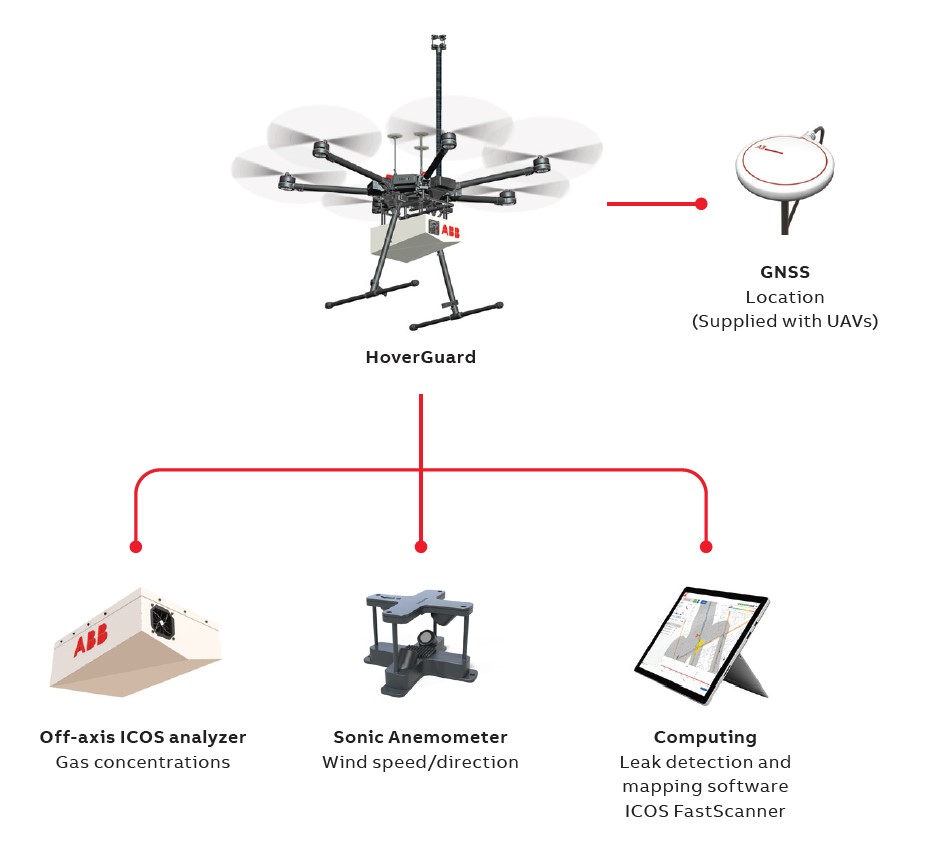

システム図

UAV型ガス濃度アナライザ種別対応表

Model name

品名

CH4

100ppm

CH4

0-1%

CH4

0-500ppm

CO2

0-20,000ppm

H2O

GLA133-GGA

UAV温室効果ガスアナライザ

Standard

Extended

   〇

GLA133-GPC

UAVメタン排ガスアナライザ

Standard

Extended

 〇

GLA133-CH4

UAVメタンアナライザ

Standard



Extended
